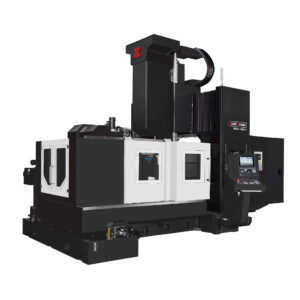

SDC Series

Robustné trojosové CNC obrábacie centrum typu portálového mosta určené pre ťažké a veľkoformátové obrobky. Pohyby osi X sú 1600 / 2200 / 3200 mm, os Y má zdvih 1100 mm a os Z 800 mm, čo poskytuje univerzálnosť pre rôzne veľkosti dielov. Vreteno s priamym pohonom je dostupné v konfiguráciách BT40 alebo BT50, s rýchlosťou až do 10 000 ot./min a výkonom 11 / 15 kW (BT40) alebo 18,5 / 22 kW (BT50). Rozmery stola sú od 1600×1100 mm po 3100×1100 mm a nosnosťou 3000–4000 kg. Široké rozpätie stĺpov 1300 mm zaručuje stabilitu pri obrábaní dlhých dielov. Osi dosahujú rýchloposuvy až 24 m/min (X/Y/Z) a posuvy pri obrábaní do 10 m/min. Osadené sú servopohonmi Mitsubishi (7,5/4,5/4,5 kW) alebo Fanuc (7,0/4,0/4,0 kW). Automatická výmena nástrojov je zabezpečená 30-polohovým BT40 zásobníkom typu disk alebo 32-polohovým BT50 reťazovým zásobníkom, s voliteľným ramenovým meničom. Podporované sú nástroje do Ø70 mm (Ø150 mm bez susedných nástrojov), s dĺžkou 350 / 400 mm a hmotnosťou 7 / 16 kg. Potrebné energie: 40 kVA a tlak vzduchu 5–7 bar. Rozmery stroja sú v rozsahu od 4883×4110×4150 mm po 6883×4100×4150 mm, s hmotnosťou 17 000 až 23 000 kg.

Stroje série SDC ponúkajú pojazdy osi X v dĺžkach 1600, 2200 alebo 3200 mm, os Y má 1100 mm a os Z 800 mm. Vzdialenosť medzi čelom vretena a pracovným stolom je 170–970 mm pre BT40 alebo 150–950 mm pre BT50. Rozostup medzi stĺpmi je 1300 mm. Rozmery pracovných stolov sa pohybujú od 1600×1100 mm s nosnosťou 3000 kg až po 3100×1100 mm s nosnosťou 4000 kg. Všetky modely sú vybavené vretenom s priamym pohonom, ktoré dosahuje rýchlosť až 10 000 ot./min, s výkonom 11/15 kW pre BT40 alebo 18,5/22 kW pre BT50. Rýchlosti posuvu po osiach X, Y a Z sú 24 m/min, pričom pracovný posuv dosahuje až 10 m/min. Osi sú poháňané servami Mitsubishi (7,5 kW pre X, 4,5 kW pre Y/Z) alebo Fanuc (7,0 kW pre X, 4,0 kW pre Y/Z). Automatický zásobník nástrojov zahŕňa 30-polohový diskový ATC pre BT40 alebo 32-polohový reťazový ATC pre BT50 v ramenovej konfigurácii. Podporované nástroje majú priemer až Ø70 mm (Ø150 mm bez susedných), dĺžku 350 mm (BT40) alebo 400 mm (BT50) a hmotnosť do 7 kg (BT40) alebo 16 kg (BT50). Výmena nástrojov trvá 1,6 sekundy. Napájanie: 40 kVA, stlačený vzduch: 5–7 barov. Rozmery strojov sú 4883×4110×4150 mm (SDC-1612), 6318×4100×4150 mm (SDC-2212) a 6883×4100×4150 mm (SDC-3212), s hmotnosťou 17 000 kg, 19 000 kg a 23 000 kg.
