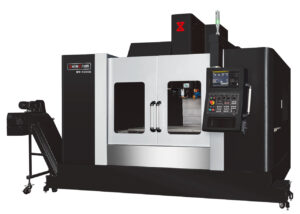

SV-85/110/130 & SV-865/1165/1365 Series

Výrobca:

Shinzawa

Krajina výroby:

Taiwan

Stručný opis:

Vertikálne obrábacie centrum

základné informácie
technické špecifikácie
obraz

Pevné 3-osové vertikálne obrábacie centrá v dvoch sériách: štandardná SV-85S/110S/130S (s Y-osou 600 mm) a verzia s predĺženou Y-osou SV-865S/1165S/1365S (650 mm).

Pojazdy osi X sú 850/1100/1300 mm; Y-os 600 mm (SV-85/110/130) alebo 650 mm (SV-865/1165/1365); Z-os 600 mm; vzdialenosť vretena od stola 100–700 mm.

Presné vreteno BT-40 s priamym pohonom (10 000 ot./min, 7.5/11 kW) s nízkym výbehom a rýchlou akceleráciou.

Ramenný 24-polohový automatický menič nástrojov s časom výmeny nástroja 1.8 s; pojme nástroje Ø70 mm × 250 mm × 7 kg (bez susedného nástroja max Ø150 mm).

Rýchle pohyby osí: rýchloposuv 36/36/30 m/min (X/Y/Z); pracovné posuvy 1–12 m/min; voliteľné servopohony Mitsubishi (3.5/3.5/3.5 kW) alebo Fanuc (4.0/4.0/4.0 kW).

Masívne liatinové stoly: od 1000×600 do 1400×600 mm s T-drážkami 18×5×100 mm; nosnosť 800–1000 kg.

Kompaktné pôdorysy od 2700×2195 mm do 3450×2595 mm; výška približne 2900 mm (štandard) alebo 2815 mm (s predĺženou Y-osou); hmotnosť 6800–7300 kg; elektrický príkon 25 kVA.

Modely SV-85S, SV-110S a SV-130S poskytujú pojazdy osí X/Y/Z v rozsahu 850×600×600 mm, 1100×600×600 mm a 1300×600×600 mm s odstupom vretena od stola 100–700 mm. Ich verzie s predĺženou Y-osou (SV-865S, SV-1165S, SV-1365S) ponúkajú pojazdy 850×650×600 mm, 1100×650×600 mm a 1300×650×600 mm pri rovnakom zdvihu Z a rovnakom priestore medzi vretenom a stolom. Pracovné stoly s rozmermi od 1000×600 mm do 1400×600 mm majú T-drážky 18×5×100 mm a unesú 800–1000 kg. Všetky stroje používajú BT-40 vreteno s priamym pohonom (10 000 ot./min, 7.5/11 kW), dosahujú rýchloposuvy 36/36/30 m/min, pracovné posuvy 1–12 m/min a využívajú servopohony Mitsubishi (3.5/3.5/3.5 kW) alebo Fanuc (4/4/4 kW) pre jednotlivé osi. Ramenný automatický menič nástrojov s 24 pozíciami prijíma nástroje Ø70 mm × 250 mm × 7 kg (maximálne Ø150 mm bez susedného nástroja) a má čas výmeny nástroja 1.8 sekundy. Rozmery stroja sa pohybujú od 2700×2195 mm do 3450×2595 mm, výšky sú približne 2900 mm (štandard) alebo 2815 mm (s predĺženou Y-osou), hmotnosť 6800–7300 kg a spotreba energie je 25 kVA.
