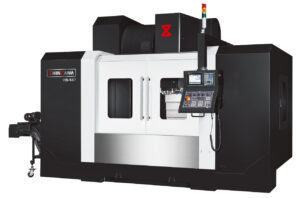

VB Series

Výrobca:

Shinzawa

Krajina výroby:

Taiwan

Stručný opis:

Vertikálne obrábacie centrum

základné informácie

technické špecifikácie

obraz

Vysokorýchlostné a vysoko presné 3-osé vertikálne obrábacie centrum s klznými vedením typu box a predpätými guličkovými skrutkami triedy C3 pre výnimočnú tuhosť a presnosť.

Spojovacie plochy typu box sú vystlané materiálom Turcite-B a presne škrabané pre rovnomerný kontakt, vynikajúce tlmenie vibrácií a dlhodobú stabilitu.

Os Z je vybavená vnútorným protizávažím na elimináciu výkyvov počas rýchlych pohybov, čo zabezpečuje konzistentnú kvalitu obrábania.

Štandardne dodávaná vretenová hlava z liatiny s remeňovým pohonom (BT-40, 10 000 ot./min, 15 kW); voliteľne dostupná vretenová hlava BT-50 (6 000 ot./min, 18,5 kW) a vysoko tuhý prevodový typ vretenovej hlavy (až 12 000 ot./min).

24-pozičný menič nástrojov typu ramena s rýchlym časom výmeny 1,8 s (BT-40) / 3,2 s (BT-50); výber nástroja na základe náhodnej pamäte umožňuje flexibilné rozloženie nástrojov.

Plne uzatvorený kryt proti striekaniu, chladiaci systém, závitovanie s tuhou reznou silou, čistenie vretena tlakom vzduchu a automatické mazanie sú súčasťou štandardnej výbavy.

Vysoko tuhý a presný liatinový boxový typ vertikálneho obrábacieho centra optimalizovaný pre ťažké a veľké obrobky.

Robustný základ a stĺp v boxovom vyhotovení so zosilneným sedlom predĺženým a rozšíreným na plnú podporu pri ťažkom obrábaní.

Rebrovaná vretenová hlava a stĺp s veľkým prierezom zabezpečujú výnimočnú tuhosť a tlmenie vibrácií.

Štandardná vretenová hlava z liatiny s remeňovým pohonom BT-40 (10 000 ot./min, 15 kW); voliteľne BT-50 (6 000 ot./min, 18,5 kW) a prevodová verzia do 12 000 ot./min.

24-pozičný menič nástrojov s časom výmeny 1,8 s (BT-40) / 3,2 s (BT-50); pojme nástroje Ø80 mm (Ø127 mm bez susediaceho nástroja), dĺžka do 350 mm/400 mm (7 kg/15 kg).

Komplexná štandardná výbava: závitovanie s tuhou reznou silou, kryt proti striekaniu, chladiaci systém, vzduchová/vodná pištoľ, vozík na nástroje, dopravník triesok; voliteľné: 4. os, vysokotlakové chladenie, meranie dĺžky nástroja, transformátor, klimatizovaný rozvádzač.

Stroje VB-127/147/157 ponúkajú pojazdy osi X/Y/Z o rozmeroch 1200×720×610 mm (VB-127), 1400×720×680 mm (VB-147) alebo 1500×720×680 mm (VB-157), s výškou vretena od stola od 150 do 760 mm (VB-127) až 150 do 830 mm (VB-147/157). Pracovné stoly majú rozmery 1350×700 mm pri modeli VB-127 a 1550×700 mm pri modeloch VB-147/157, s nosnosťou 1400 kg, resp. 1500 kg. Vretená sú typu BT-40 (10 000 ot./min, 15 kW) alebo voliteľne BT-50 (6 000 ot./min, 18,5 kW), poháňané remeňom. Rýchloposuvy osí sú 15/15/12 m/min (X/Y/Z), pracovné posuvy do 10 m/min, s každou osou poháňanou 4 kW servopohonom. 24-nástrojový automatický menič zvládne nástroje do Ø80 mm (Ø127 mm bez susedného nástroja), s dĺžkou 350 mm (BT-40) alebo 400 mm (BT-50) a hmotnosťou do 7 kg (15 kg). Celkový pôdorys strojov je od 3490×3030 mm do 3800×3030 mm (D×Š), výška 2685 mm, čistá hmotnosť 9700–12 000 kg, príkon 30 kVA. Modely VB-158, VB-178 a VB-208 majú pojazdy osi X/Y/Z 1500×850×750 mm, 1700×850×750 mm a 2000×850×750 mm, s rozsahom vzdialenosti vretena od stola 150–900 mm. Pracovné stoly majú rozmery 1700×700 mm (nosnosť 1800 kg), 1900×800 mm (2200 kg) a 2100×800 mm (2400 kg), všetky vybavené T-drážkami 22×6×125 mm. Vretená sú BT-40 (10 000 ot./min, 15 kW) alebo voliteľne BT-50 (6 000 ot./min, 18,5 kW), poháňané remeňom. Rýchloposuvy sú 15/15/12 m/min (X/Y/Z) s maximálnymi pracovnými posuvmi 10 m/min a 4,5 kW servami na každej osi. Automatický menič nástrojov pre 24 nástrojov podporuje nástroje Ø80 mm (Ø127 mm bez susedného), do dĺžky 350 mm/400 mm a hmotnosti 7 kg/15 kg, s časom výmeny 1,8 s/3,2 s. Rozmery pôdorysu sú od 4250×3030 mm do 4800×3030 mm (D×Š), výška 3200 mm, čistá hmotnosť 12 800 – 15 000 kg, elektrický príkon 35 kVA (BT-40) alebo 40 kVA (BT-50).
